DESCRIPCIÓN:

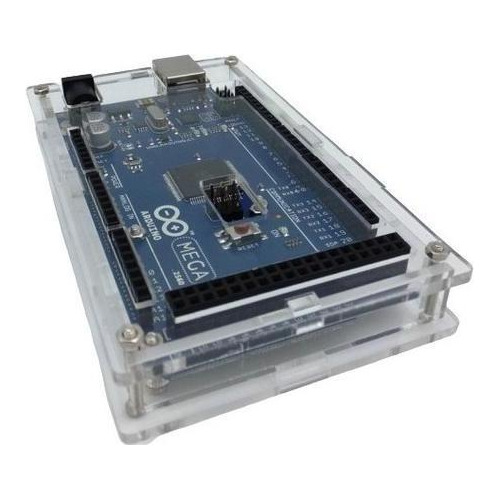

Caja (Case) Acrílica Transparente para la protección y presentación de una Tarjeta Arduino Mega2560 R3
La compra incluye:
\- Las instrucciones y dibujo para su montaje

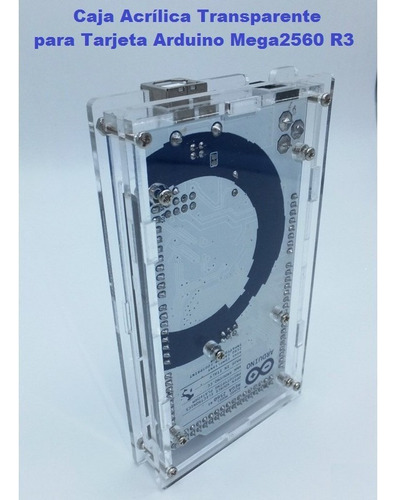

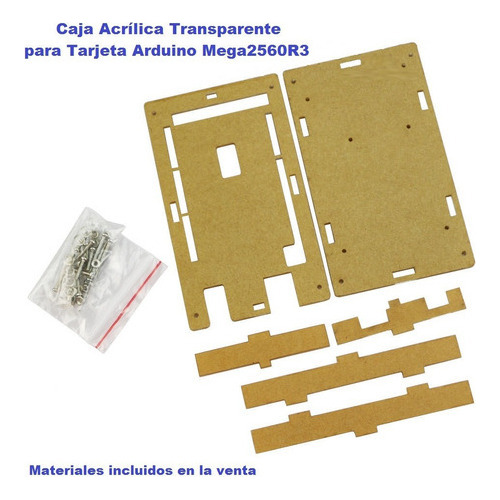

\- Todos los materiales / piezas requeridas, Ver fotos 2 y 5:
\- 6 láminas acrílicas transparentes, con películas protectoras de las superficies
\- 6 tornillos M2 X 1,0Cm + arandelas + tuercas para fijación de la Tarjeta Arduino
\- 4 tornillos M2 X 1,8Cm + tuercas para ensamblaje de la Caja Acrílica Transparente
La Caja Acrílica Transparente permite proteger su Tarjeta Arduino Mega2560 de daños, polvo y arañazos, y ofrecer una atractiva presentación de su proyecto, permitiendo visualizar su interior de una forma simple y atractiva.
CARACTERÍSTICAS:
\- Tamaño: 114mm x 65mm x 18mm
\- Espesor del cristal acrílico: 2,8mm
\- Material acrílico transparente y muy resistente
\- Fácil acceso a todos los puertos, conexiones, y botón de reinicio
\- Fácil de armar y desarmar
\- Instrucciones de montaje
\- Instrucciones de montaje de la Tarjeta Arduino MEGA2560 R3 en la Caja
\- Acrílica Transparente
Prueba y posibles necesarios ajustes:
Antes de todo, realizar un pre-ensamblaje de prueba sin todavía retirar las películas protectoras de las láminas acrílicas. La finalidad es chequear las concordancias entre la Tarjeta Arduino Mega2560 R3 y la Caja Acrílica Transparente, ya que dependiendo del fabricante de la Tarjeta Arduino Mega, en unos casos será necesario realizar unos ajustes a la Caja Acrílica Transparente:
\- Concordancia de las 2 conexiones:
\- Alimentación eléctrica por el Jack
\- Conexión del cable USB
\- Para las cuales podría ser necesario para unos modelos de Tarjetas Arduino Mega ampliar / ajustar las aperturas A1 y/o A2 en las láminas acrílicas 1 y 6.
\- Concordancia entre los 6 huecos para la fijación de la Tarjeta Arduino Mega sobre la lámina 2:
\- Puede ser necesario para unos modelos de Tarjetas Arduino Mega, perforar nuevos huecos en la lámina acrílica 2 para fijar la Tarjeta Arduino Mega con los 6 tornillos M2 x 1Cm.
\- Una vez chequeada y si necesario ajustada la concordancia entre la Tarjeta Arduino Mega y la Caja Acrílica Transparente, se puede realizar el montaje definitivo.

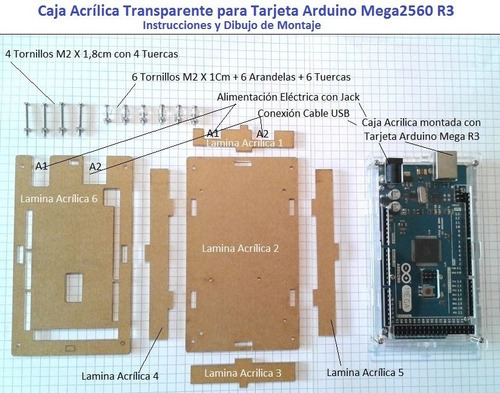

Montaje definitivo de la Tarjeta Arduino Mega2560 R3 en la Caja Acrílica Transparente:
1) Desprender las películas protectoras de las superficies de las 6 láminas
acrílicas
2) Posicionar la placa acrílica 1 sobre la placa acrílica 2
3) Instalar la Tarjeta Arduino Mega sobre la placa acrílica 2, con los 6 tornillos
M2 X 1Cm + arandelas + tuercas. Poner las arandelas entre la Tarjeta Arduino
Mega y le lamina acrílica 2 y las tuercas del lado inferior de la lámina
acrílica 2.
4) Posicionar las láminas acrílicas 3, 4, 5
5) Posicionar la lámina acrílica 6
6) Fijar el ensamblaje con los 4 tornillos M2 X 1.8Cm + tuercas. Poner las
tuercas del lado inferior de la lámina acrílica 2.
Nota: Atención, no fijará los tornillos con una fuerza excesiva para evitar daños y perjuicios.
