DESCRIPCIÓN:

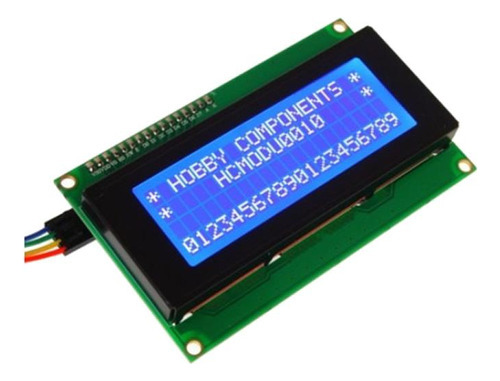

Este módulo es una Pantalla de Cristal Líquido “LCD” de bajo consumo de energía. Con Interface I2c ya soldada, la cual simplifica el uso del LCD y su conexión. Es fantástico y económico para proyectos basados en Arduino, Raspberry, Atmel, PIC, …, y mucho más sencilla a utilizar.
El número de pines de un microprocesador o de una tarjeta con Controlador (como por Ejemplo las Tarjetas Arduino) es limitado.
Al utilizar /conectar una pantalla LCD (que requiere utilizar muchos pines para su conexión), se reducen las posibilidades de poder conectar otros elementos (sensores, botones, …). Asociando una interface I2c a la Pantalla LCD, se reducen a solamente 4 los pines para su conexión, además reduce el cableado.
CARACTERÍSTICAS:
\- Interfaz: I2C
\- Dirección I2C: 0x27
\- Definición de PIN: GND, VCC, SDA, SCL
\- Parte posterior encendida (azul con el color de char blanco)
\- Voltaje de suministro: 5V
\- Tamaño: 60 mm × 99 mm
\- Ajuste de contraste: potenciómetro
\- Ajuste de retroiluminación: Jumper
\- Formato de visualización: 20 caracteres alfanuméricos x 4 líneas = 80 Caracteres.
Justificación para asociar una Interface I2c a una Pantalla LCD 20x4
El número de pines de un microprocesador o de una tarjeta con Controlador (como por Ejemplo las Tarjetas Arduino) es limitado. A utilizar /conectar una pantalla LCD (que requiere utilizar muchos pines para su conexión), se reducen las posibilidades de poder conectar otros elementos (sensores, botones, …). Asociando una interface I2c a la Pantalla LCD, se reducen a solamente 4 los pines para su conexión, además reduce el cableado.
Un LCD 20x4 requiere de muchas conexiones (al menos 12) para su conexión por ejemplo con una Tarjeta con Microcontrolador (como Arduino, Raspberry, …):
Al menos 6 para las comunicaciones
+ 2 para su alimentación en 5V + GND
+ 2 para el control del contraste/ luminosidad del LCD
+ 2 para la Luz de Fondo

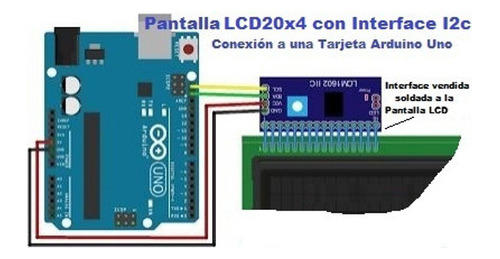

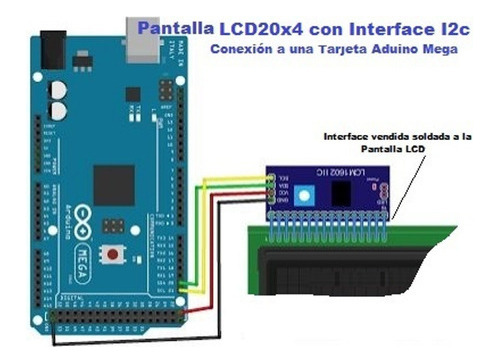

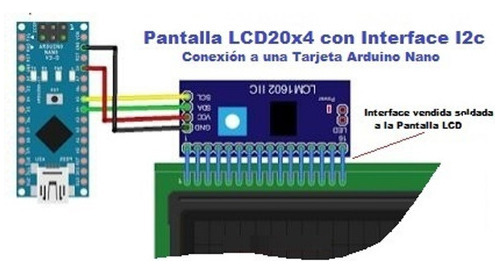

Asociando una Interface I2c a la Pantalla 20x4 se reducen las conexiones a solamente 4:
2 para las comunicaciones
+ 2 para su alimentación en 5V + GND
Además, la Interface I2c incluye un Potenciómetro para el ajuste de la luminosidad del LCD
Alternativas para este LCD:
También, se puede comprar por separados el LCD 20x4 y/o la Interface I2c.
