DESCRIPCIÓN:
El generador de señal ZK-PP1K es un dispositivo que proporciona señales eléctricas en una variedad de frecuencias, onda cuadrada, pulso y niveles de salida. Admite modo dual: modo PWM y modo PULSO. Se utiliza como fuente de señal o fuente de excitación para pruebas. Ampliamente utilizado en la práctica y la tecnología de producción.

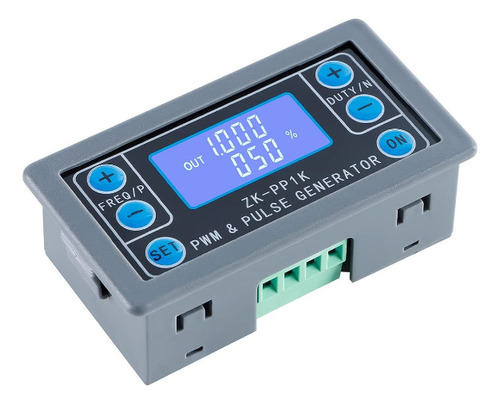

ZK-PP1K PWM Generador de señal de ciclo de trabajo de frecuencia de pulso Detección de alta precisión 1Hz ~ 150KHz Estable de señal cuadrada
frecuencia de pulso ciclo de trabajo módulo ajustable cuadrado rectangular función de señal generador

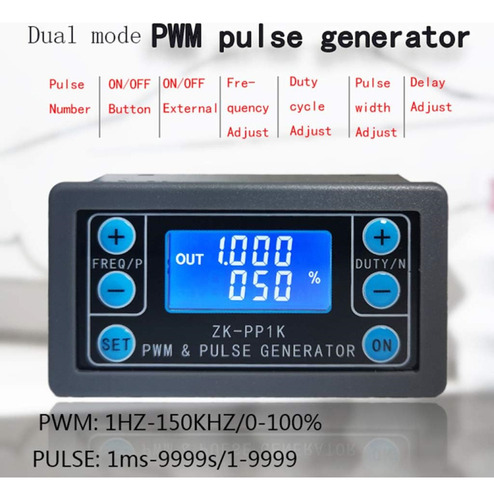

CARACTERÍSTICAS:
1>. Modo dual: modo PWM y modo PULSE
2>. Pantalla LCD de alta definición
3>. Ajuste de frecuencia de soporte
4>. Admite ajuste del ciclo de trabajo
5>. Detección de alta precisión
6>. Admite función de memoria de apagado
7>. Salida de señal de 1 canal
8>. Soporta protección inversa
9>. Soporte de salida habilitada/deshabilitada
PARÁMETROS:
1>. Nombre del producto: Generador de señal PWM ZK-PP1K
2>. Modelo: ZK-PP1K
3>. Voltaje de trabajo: CC 3,3 V-30 V
4>. Rango de frecuencia: 1Hz~150KHz
5>. Precisión de frecuencia: 2%
6>. Rango del ciclo de trabajo: 0,00%-100%
7>. Corriente de salida:. Número de pulsos: 1~9999 o Infinito
9>. Tiempo de retardo: 0.000s~9999s
10>.Ancho de pulso: 0.000s~9999s
11>.Precisión del tiempo: 1 ms
12>.Amplitud de salida: Igual que el voltaje de entrada
13>.Temperatura de trabajo: -20C~85C
14>.Humedad de trabajo: 0%~95%RH

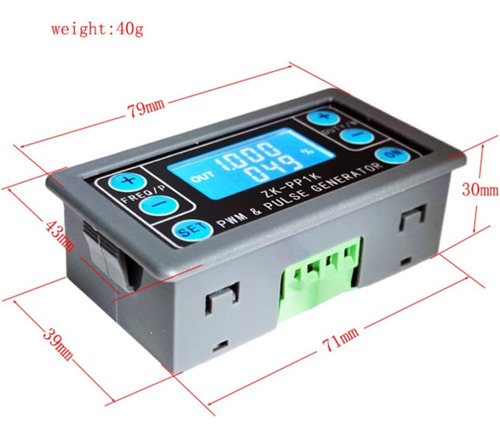

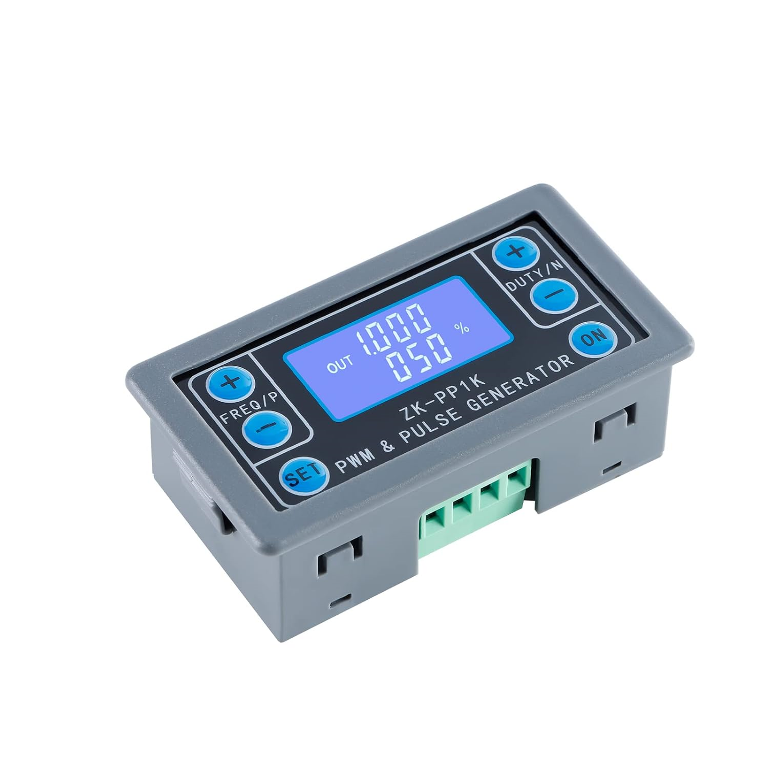

15>.Tamaño: 79\*43\*26 mm

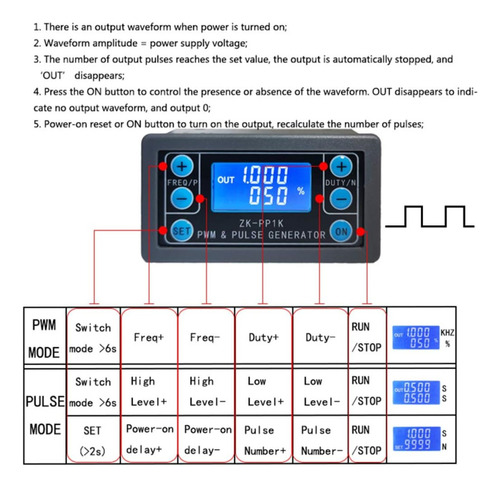

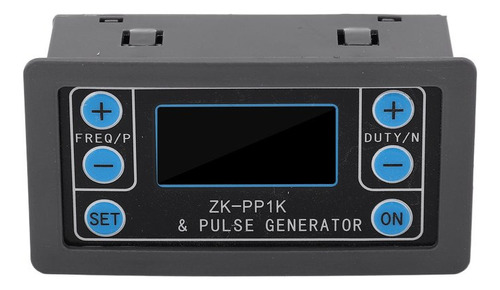

MODO DE TRABAJO:

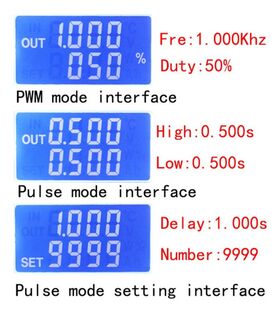

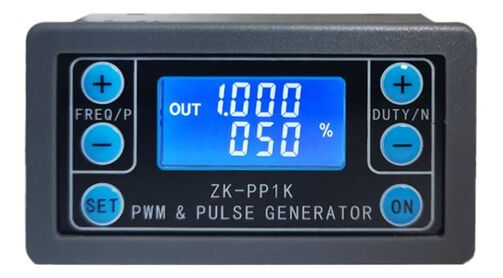

1>. Modo PWM: Frecuencia, Ciclo de trabajo
1.1>. Es modo PWM cuando se muestra '%'.
1.2>. El modo predeterminado de fábrica es el modo PWM.
1.3>. Los botones FREQ+ y FREQ- se utilizan para configurar la frecuencia de salida. El usuario puede presionar brevemente según el valor establecido en la unidad mínima o mantener presionado para una configuración continua. El rango de frecuencia es de 1 Hz a 150 KHz.
1.4>. Los botones DUTY+ y DUTY- se utilizan para configurar el ciclo de trabajo de salida para la frecuencia. El usuario puede presionar brevemente según el valor establecido en la unidad mínima o mantener presionado para una configuración continua. El rango del ciclo de trabajo es del 0,00% al 100%.
1.5>. Presione brevemente el botón 'ON' para habilitar o deshabilitar la salida. Se habilita la salida cuando se muestra el símbolo 'OUT' a la izquierda. Se deshabilita la salida si no se muestra el símbolo 'OUT' y el módulo emitirá 0 V.
1,6>. La frecuencia predeterminada de fábrica es 1 KHz y el ciclo de trabajo es 50%.
1.7>. Cambiar el modo de trabajo: Mantenga presionado el botón 'SET' aproximadamente 6 segundos. Luego ingrese al modo PULSO si el símbolo '%' desaparece a la derecha.
2>. Modo PULSE: ancho de pulso, retardo, número de pulso
2.1>. Es el modo PWM sin el símbolo de visualización '%'.
2.2>. Los botones P+ y P- se utilizan para configurar el tiempo para el ancho de pulso positivo. Se muestra en la primera línea. El rango de tiempo establecido es 0,000 s ~ 9999 s.
2.3>. Los botones N+ y N- se utilizan para configurar el tiempo de ancho de pulso negativo. Se muestra en la segunda línea. El rango de tiempo establecido es 0,000 s ~ 9999 s.
2.4>. Presione brevemente el botón 'ON' para habilitar o deshabilitar la salida. Se habilita la salida cuando se muestra el símbolo 'OUT' a la izquierda. Se deshabilita la salida si no se muestra el símbolo 'OUT' y el módulo emitirá 0 V.
2,5>. El ancho de pulso positivo predeterminado de fábrica es de 0,5 segundos y el ancho de pulso negativo es de 0,5 segundos.
2.6>. Mantenga presionado el botón 'SET' durante 2 segundos para ingresar a configurar el número de pulsos y el tiempo de retardo. La pantalla mostrará el símbolo 'SET' en la esquina inferior izquierda. Nota: Una vez en este modo, la salida se desactivará y se emitirá. Se borrará el pulso.
2.7>. Los botones P+ y P- se utilizan para configurar el tiempo de retardo. El rango de tiempo establecido es 0,000 s ~ 9999 s.
2.8>. Los botones N+ y N- se utilizan para configurar el número de pulsos. El rango de configuración es 1~9999 o Infinito.
2.9>. El tiempo de retardo predeterminado de fábrica es 0 segundos y el número de pulsos es infinito (muestra '----').
2.10>. Regreso automático a la interfaz de pulso presionando el botón 'SET' durante 2 segundos.
2.11>. Presione brevemente el botón 'ON' para después del tiempo de retardo establecido y luego comience a emitir el número establecido de pulsos.
2.12>. Automáticamente emitirá 0V si se envía el número de pulsos. La salida se desactivará y se borrarán los números de pulso si presiona el botón 'ON' durante la salida.
2.13>. El número de pulsos establecidos se emite cada vez que se enciende el módulo y luego se detiene la salida o se presiona el botón 'ON' para reiniciar.
APLICACIÓN PRÁCTICA:
1>. Salida PWM 20 KHz, 60 %: seleccione el modo PWM. Configure la frecuencia en 20,00 y el ciclo de trabajo en 060 %.
2>. La salida se enciende 0,6 s, se apaga 0,2 s, bucle infinito: seleccione el modo PULSO. Establezca el ancho del pulso positivo en 0,600 y el ancho del pulso negativo en 0,200. Tiempo de retardo en 0,000. Número de pulsos en '----'.
3>. Retraso de 5 segundos después de encender o presionar el botón 'ON'. Luego, la salida se enciende 0,6 s, se apaga 0,2 s, bucle infinito: seleccione el modo PULSO. Establezca el ancho de pulso positivo en 0,600 y el ancho de pulso negativo en 0,200. Tiempo de retardo en 5,000. Número de pulsos hasta '----'.
4>. Retrase 5 segundos después de encender o presione el botón 'ON'. Luego emita una señal de alto nivel de 10 ms, una señal de bajo nivel de 10 ms, realice un ciclo 100 veces: seleccione el modo PULSO. Configure el ancho de pulso positivo en 0,010 y el ancho de pulso negativo en 0,010. Tiempo de retardo a 5.000. Número de pulsos a 0100.
5>. Retraso de 5 segundos después del encendido. Luego mantenga la salida: seleccione el modo PULSO. Configure el ancho del pulso positivo en más de 0 (cualquier valor) y el ancho del pulso negativo en 0,000. Tiempo de retardo en 10,00. Número de pulsos en '----'.

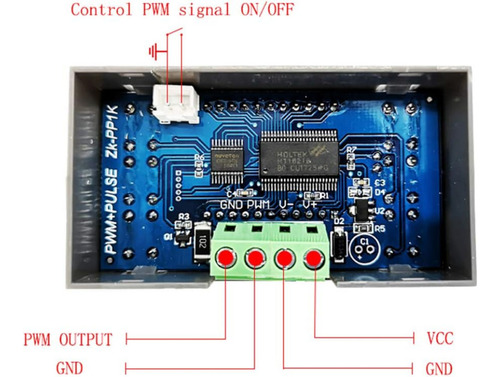

1>. Conectar a la fuente de alimentación.
2>. Seleccione el modo de trabajo como se muestra en el siguiente manual.
3>. Presione brevemente o prolongadamente el botón 'FREQ+' o 'FR
PARÁMETROS TÉCNICOS:
-Voltaje de funcionamiento: 3,3 / 30 V, con cableado de terminal anti-reversa, de 5,08 mm
-Rango de frecuencia: 1 Hz / 150 KHz, precisión aproximadamente
-Rango de ciclo de trabajo: 0-, stepping
-Número de pulsos: 1-9999, o infinito (visualización '----' significa infinito)
-Tiempo de salida de retardo: 0.000s-9999s, el mínimo se puede ajustar 1 ms
-Longitud de ancho de pulso positivo y negativo: 0.000s-999s, el mínimo se puede ajustar 1 ms
-Capacidad de carga de señal: menos de 30 mA.
-Amplitud de señal de salida: la amplitud es igual al voltaje de alimentación.
-Tamaño del producto: 79 x 43 x 30 mm.
-Peso del producto: 40 g.
-Embalaje: bolsa antiestática.
NOTA
1\. El voltaje de entrada debe utilizarse para utilizar energía CC para garantizar que no exceda los 30 V CC, no utilice electricidad de CA Si el voltaje se sobrescribe, el módulo se quema después de encender la alimentación;
2\. Asegúrate de que el cableado de entrada y salida sea correcto y luego eléctrico, de lo contrario puede quemar y destruir el circuito del producto.
3\. Ten en cuenta que el producto no debe estar atado, no dejes que los componentes de la placa de circuito sean más cortos y no toques los pines y almohadillas en el elemento de la mano.
